工作原理

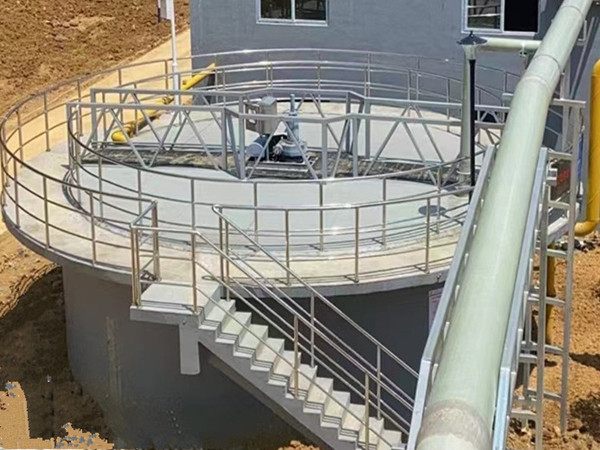

垂架式污泥浓缩机是一种连续运行的污泥重力浓缩设备，核心原理为重力沉降：

1. 进料：
   污泥通过中心进料筒进入圆形浓缩池，进料筒底部延伸至液面以下，避免扰动已沉降污泥。

2. 沉降分离：

   • 污泥颗粒在池中缓慢沉降，形成浓度梯度（上层为澄清水，下层为浓缩污泥）。

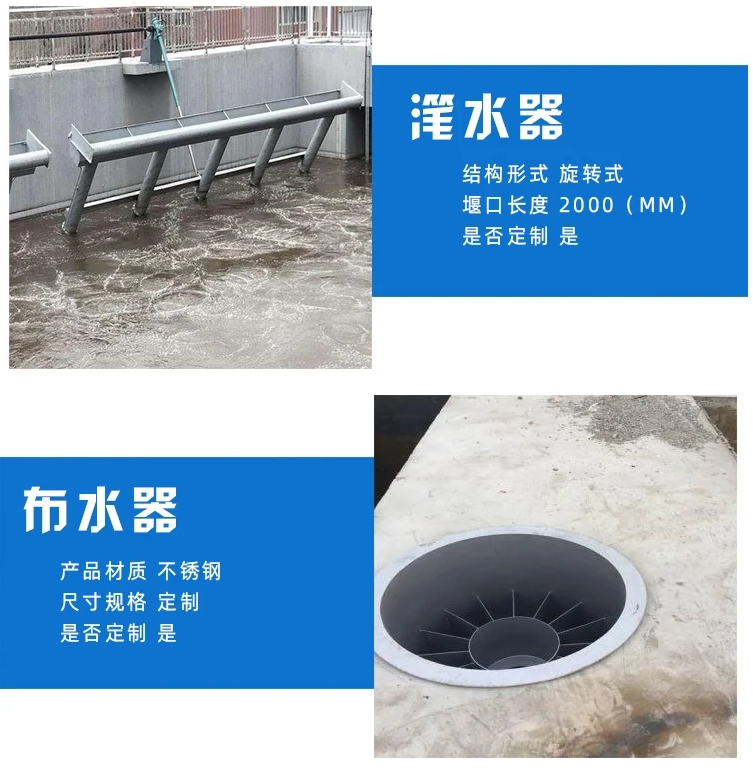

   • 澄清水从池周溢流堰排出。

3. 刮泥集泥：

   • 垂架（桁架）连接中心驱动装置与底部刮泥耙，以 0.02-0.1 m/min 低速旋转。

   • 刮泥耙将沉降的污泥缓慢刮向池底中心集泥坑。

4. 排泥：
   浓缩后的高浓度污泥通过池底泥斗，由螺杆泵或气动隔膜泵排出。




设备特点

1. 结构设计：

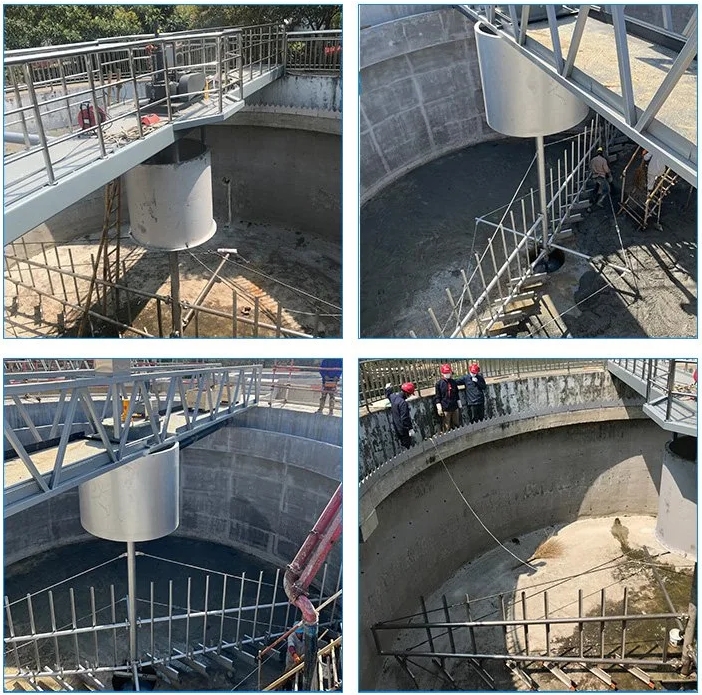

   • 垂架支撑：刮泥系统悬挂于中心垂架，避免传统中心柱对沉降的干扰。

   • 深池设计：池深可达4-6米，延长沉降路径，提高浓缩效率。

2. 驱动方式：

   • 中心传动：减速电机驱动垂架旋转，扭矩大、运行平稳。

   • 过载保护：配备扭矩传感器或机械过载报警，防止刮泥耙卡死。

3. 适应性：

   • 可处理低浓度污泥（0.1%-1%含固率），浓缩后达3%-8%。

   • 耐受污泥性质波动（如市政污水、工业废水污泥）。




核心优势

优势	说明
浓缩	沉降路径长，停留时间充分（通常8-24小时），污泥含固率提升显著。
节能低耗	低速运行（<0.1 kW·h/吨污泥），能耗仅为离心机的1/10。
运行稳定	机械结构简单，故障率低，维护成本低。
占地面积小	相比斜板浓缩池，单位面积处理量更高。
低噪音/低扰动	无高速旋转部件，避免破坏污泥絮体。
自动化程度高	可联锁PLC控制，实现启停、排泥、报警全自动运行。

关键技术参数

注：具体参数需根据污泥特性（黏度、粒径、浓度）及处理规模定制设计。

应用范围

1. 市政污水处理厂：

   • 初沉池污泥、剩余活性污泥的浓缩。

2. 工业废水处理：

   • 煤矿废水（哈密地区常见）、造纸、印染、食品、石化等行业的污泥预浓缩。

3. 自来水厂：

   • 沉淀池排泥水的回收浓缩。

4. 矿山及冶金：

   • 尾矿浆、精矿浓缩脱水预处理。




选型注意事项（哈密地区适用）

1. 防冻设计：

   • 露天安装时需配备池体保温层或电加热装置（哈密冬季低温可达-20℃）。

2. 风沙防护：

   • 驱动部件需密封防沙，轴承采用重载密封结构。

3. 材质选择：

   • 刮泥耙/垂架建议采用304不锈钢或碳钢衬胶，耐腐蚀且适应新疆水质。

4. 配套设备：

   • 推荐搭配变频器调节刮泥速度，适应污泥量变化。
